Cara menghubungkan PLC Outseal ke Excel via OPC

Setelah sekian lama otak atik, belajar tentang IWS admin sampai meninggalkan beberapa percobaan percobaan tentang PLC,Maka pada kesempatan kali ini kita akan coba untuk menghubungkan PLC Outseal buatan Indonesia ke Microsoft Excel menggunakan perantara OPC.

Tutorial ini berasal dari saran guru kita Pak Ismail Lowkey, kemudian admin coba tulis ulang setiap langkahnya agar memudahkan kedepannya jika ingin menerapkan cara ini di beberapa case yang mungkin akan dihadapi.

1.Buat sebuah program pada PLC Outseal menggunakan software Outseal Studio

jangan lupa untuk mengatur alamat slave serta baudrate, karena ini sangat vital karena jika salah maka tutorial ini juga bakal terasa ambyar

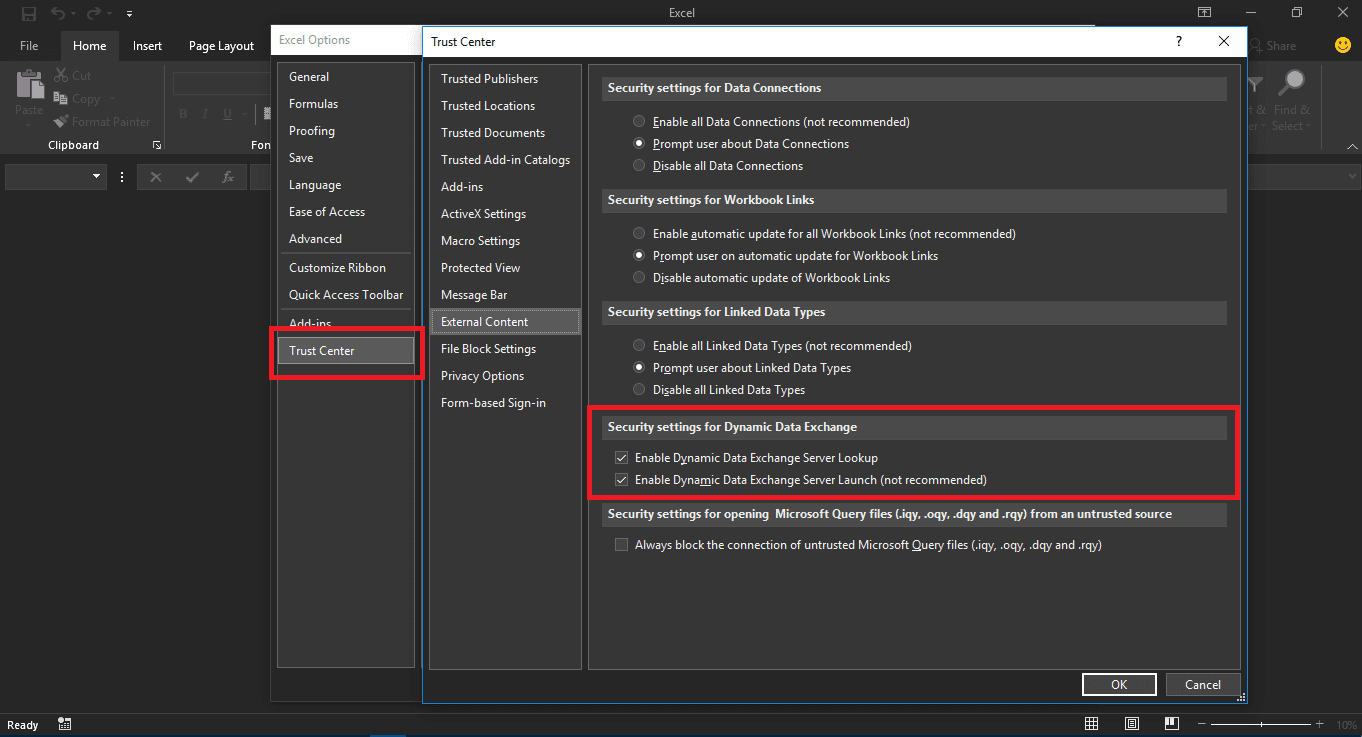

2.Lakukan konfigurasi pada Excel pada DDE Dynamic Data Exchange

3.Buat new file pada excel dan agar memudahkan ubah nama sheet menjadi Outseal

4.Pada kolom value define name masing-masing cell sesuka hati kita

5.Masuk ke Setting pada Kepserver dan ubah Runtime Proses ke mode Interactive

6.Buka Kepserver dan buat Chanel Modbus RTU Serial untuk menghubungkan Outseal ke OPC

7.Agar tidak lupa, atur DDE di bagian Kepserver agar bisa terhubung ke Excel

8.Lanjut, buat Device pada Chanel Modbus RTU yang telah dibuat, dan pastikan bagian ID nilainya sama dengan alamat slave outseal tadi

9.Buat tag pada Device, pastikan alamatnya sesuai dengan yang kita inginkan , sebagai contoh ini untuk baca address I1 pada Outseal

10.Buat Channel serta Device DDE Client agar terhubung ke Excel

11.Buat tag pada Device DDE Client

12.Klik Connect untuk memulai Runtime

13.Buka Excel dan lihat hasilnya, selanjutnya kita bisa ubah ubah nilai untuk memastikan bahwa benar benar sudah terhubung

Sekian tutorial cara menghubungkan PLC Outseal ke Excel via OPC , semoga bisa bermanfaat bagi kita semua dan jangn lupa untuk share hasil percobaannya ya :).
